羅茨風機安裝對于專業人士來說較為簡單，而對于非專業人士來說，安裝起來還是較為麻煩的，下面小編就根據實際情況為大家解讀一下，羅茨風機的安裝過程，先上視頻（建議全屏觀看）：

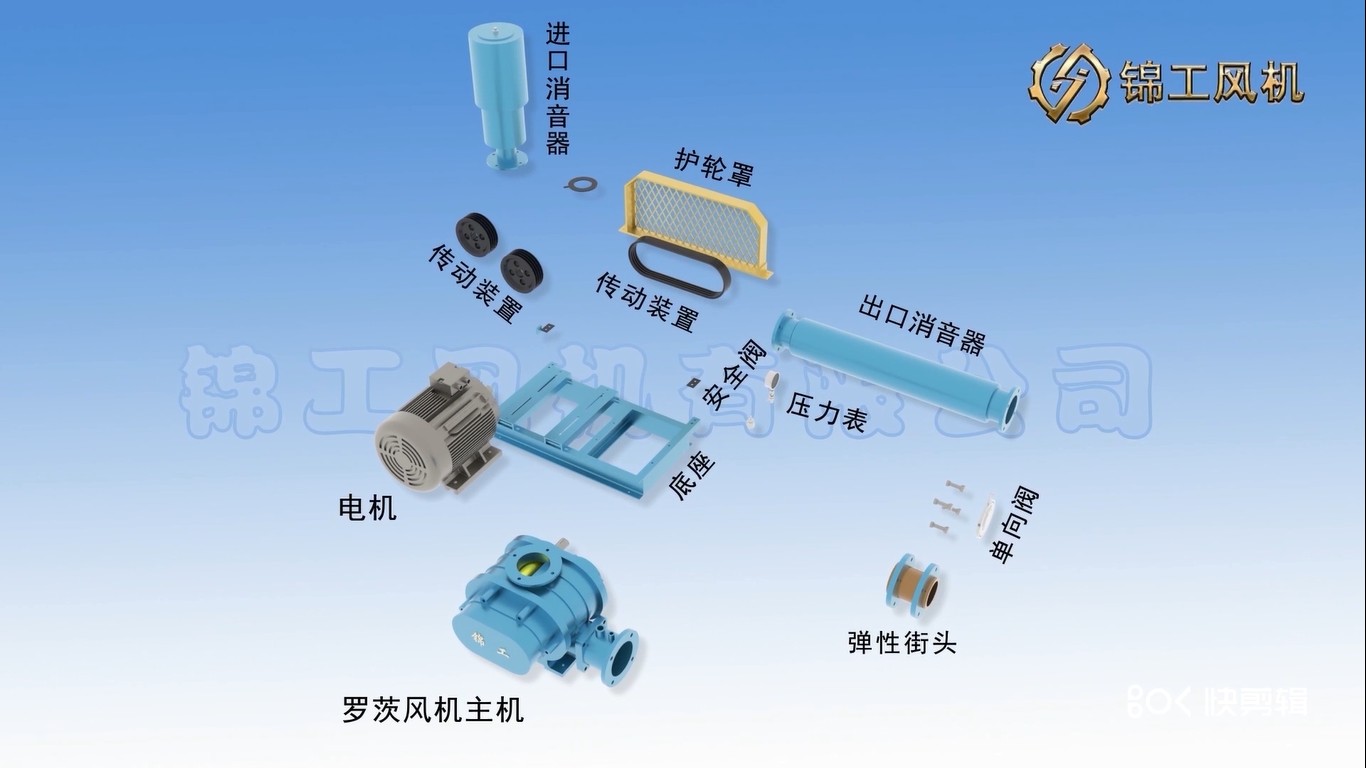

羅茨風機機組由羅茨風機主機、電機、進口消音器、出口消音器、底座、彈性接頭、單向閥、護輪罩、壓力表、安全閥、傳動裝置等組成。

錦工羅茨風機出廠前的組裝

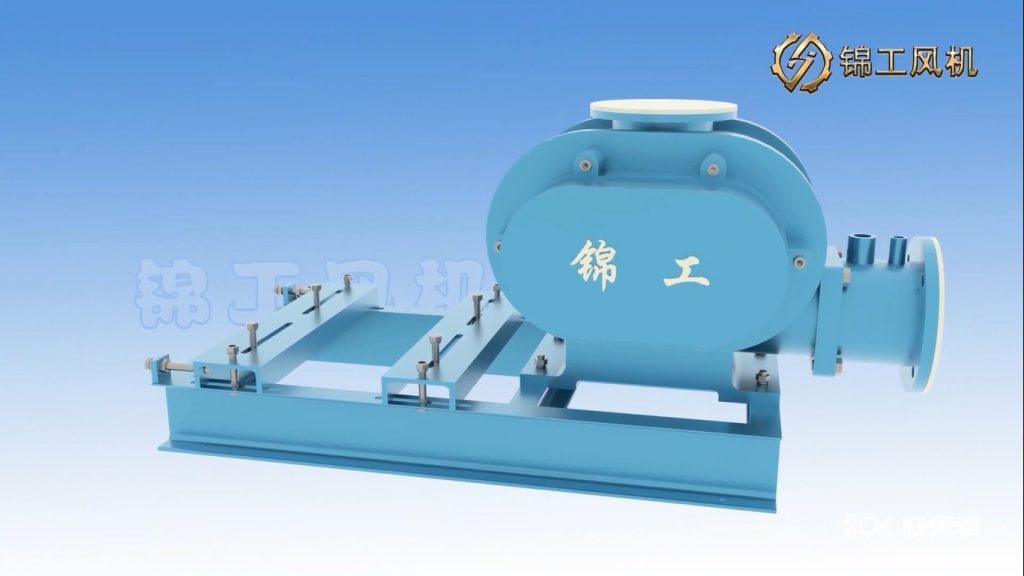

1、將底座置于平整地面，風機主機輕放于底座風機側，風機與底座連接孔對齊后，選用適合的工具將配套的螺栓緊固。

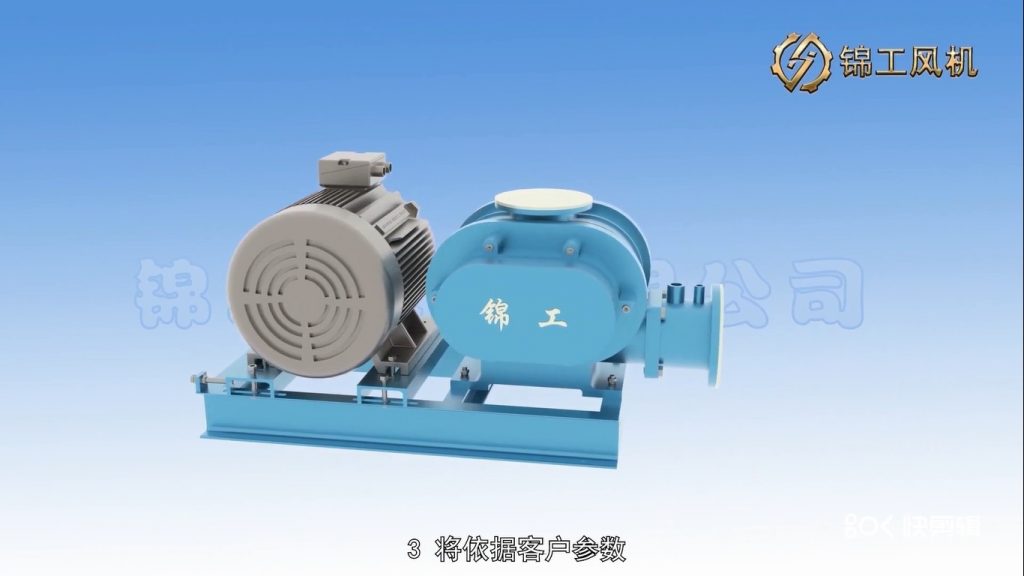

2、將配套的電機輕放于底座與電機連接側的滑塊上，用配套的螺栓連接，此時無需緊固。

3、將依據客戶參數選取的風機帶輪與電機帶輪進行安裝，用鋼板尺或直線設施對兩皮帶輪進行矯正，使兩帶輪為同一水平面，選用合適的工具，稍稍擰緊電機與滑塊連接的四個緊固螺栓。

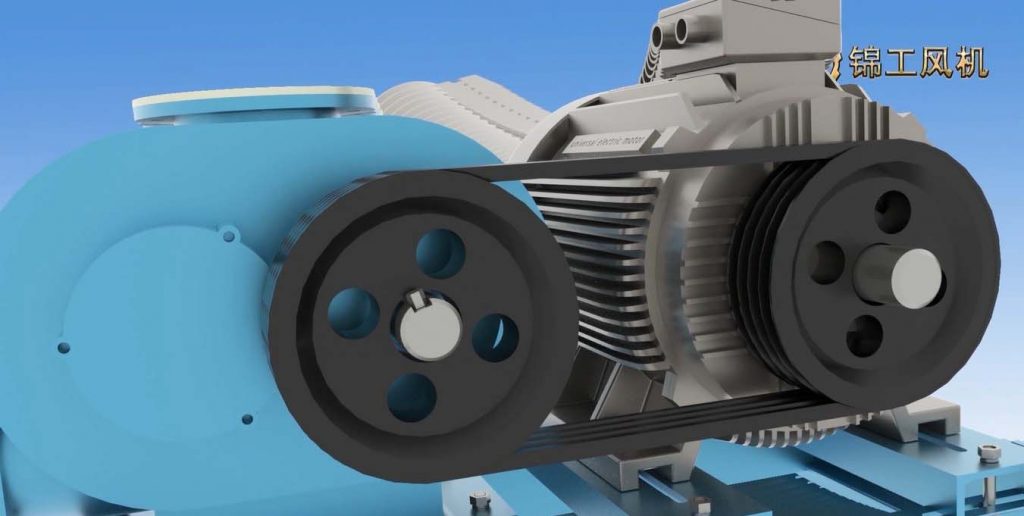

4、將配套的皮帶，安裝于風機帶輪與電機帶輪上，調整電機滑塊內、外側的調節螺栓，使得電機主軸與羅茨風機主軸在平行狀態下，張緊皮帶，皮帶的最佳狀態為用手指握住皮帶，可扭轉90°左右。調整完畢后，選用合適的工具緊固電機與滑塊、滑塊與底座的連接螺栓。

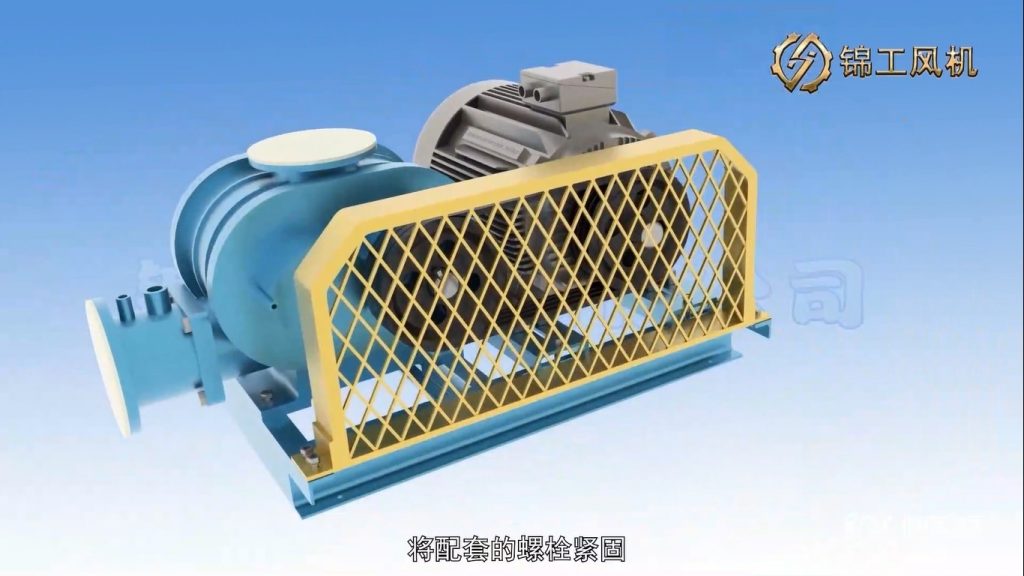

5、安裝護輪罩，并選用合適的工具將配套的螺栓緊固。

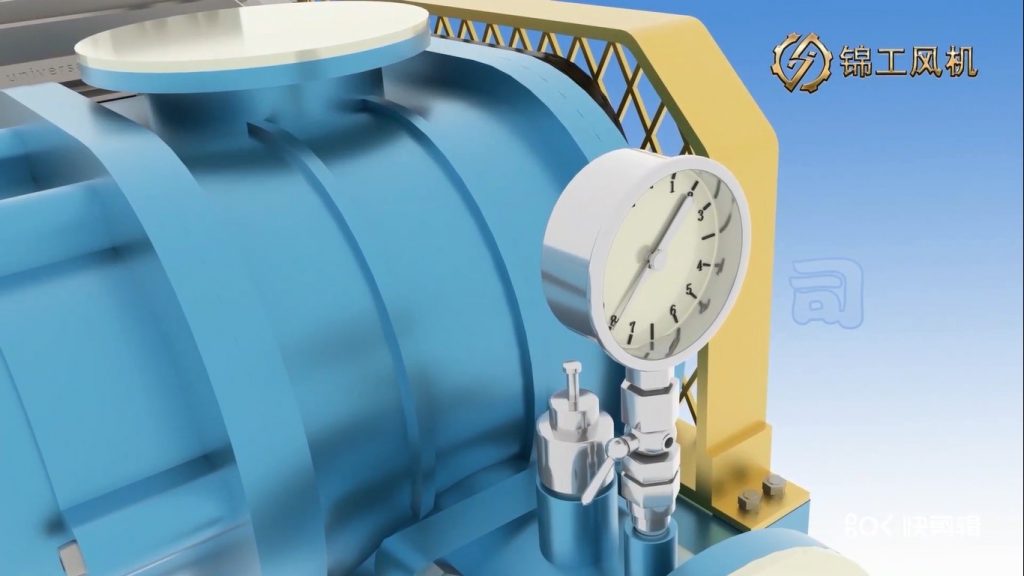

6、分別安裝安全閥與壓力表，為保證壓力表無損、錦工風機出廠前壓力表單獨包裝，壓力表要求垂直安裝，表頭向上，安裝完畢使用前，應將表頭頂部橡膠帽剪掉或刺穿，使壓力表殼體內外氣壓平衡，顯示準確。

錦工羅茨風機出廠前的組裝到此結束

錦工羅茨風機現場安裝的要求

1.安裝地點

風機周圍要留有不窄于1.5-2米的安全通道位置。風機的工作環境溫度不得超過40攝氏度。風機安裝在室內時，應保證機房內照明充足、空氣干燥并具有良好的通風狀況。風機室外安裝時，請設置防曬、防雨棚。

2.基礎要求

基礎的平面尺寸，應根據錦工羅茨風機機組的尺寸來確定，當羅茨風機需配套隔音罩時，應根據隔音罩的尺寸來確定。

3.安裝

錦工羅茨風機機組水平及標高找正后，地基采用二次灌漿法，待水泥砂漿凝固后，將地腳螺栓螺母同時均勻地擰緊。若風機配置了隔音罩，則在羅茨風機組安裝好后進行隔音罩的現場拼裝。隔音罩的安裝應保證密封性，防止漏聲，影響隔音罩的降噪效果。

錦工羅茨風機使用現場的組裝

1、將錦工羅茨風機進風口處的封紙去掉，清理干凈，檢查進口消音器內 ?清潔無異物，將橡膠墊放于進風口與進口消音器的法蘭之間，選用合適的工具將配套的螺栓均勻對角緊好。

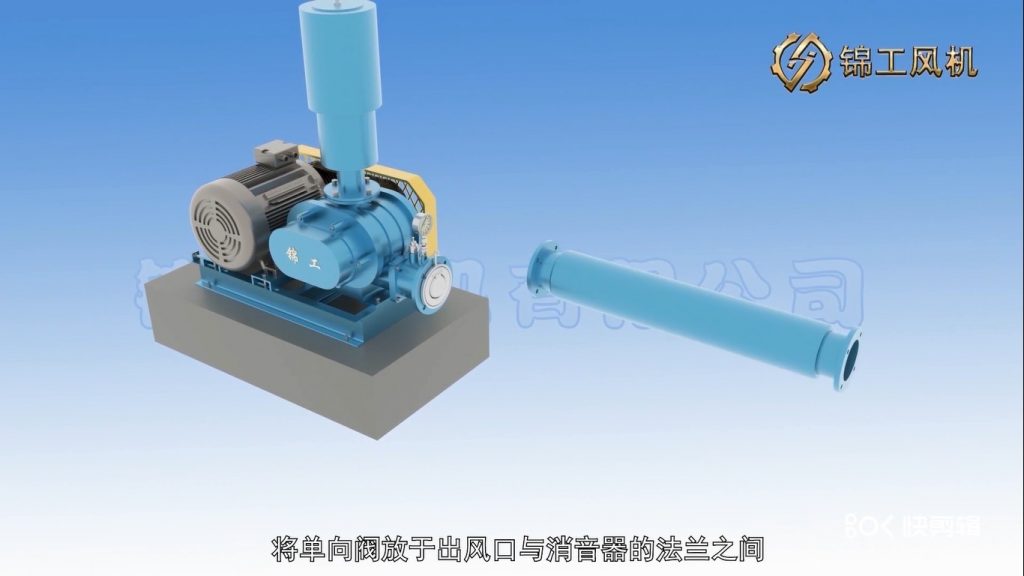

2、將錦工羅茨風機出風口處的封紙去掉，清理干凈，檢查出口消音器內，清潔無異物。將單向閥放于出風口與消音器的法蘭之間，穿好兩法蘭連接螺栓后，應把單項閥盡力向上體提，使單向閥在正中或上側，選用合適的工具將兩法蘭連接螺栓均勻對角緊好。注意：單向閥只能安裝在水平管道上，因單向閥有方向性，故安裝前需反復驗看單向閥的開啟方向及開合的靈活程度，實際使用過程中如果單向閥開啟方向錯誤，或開合不靈活，將會引起設備故障。

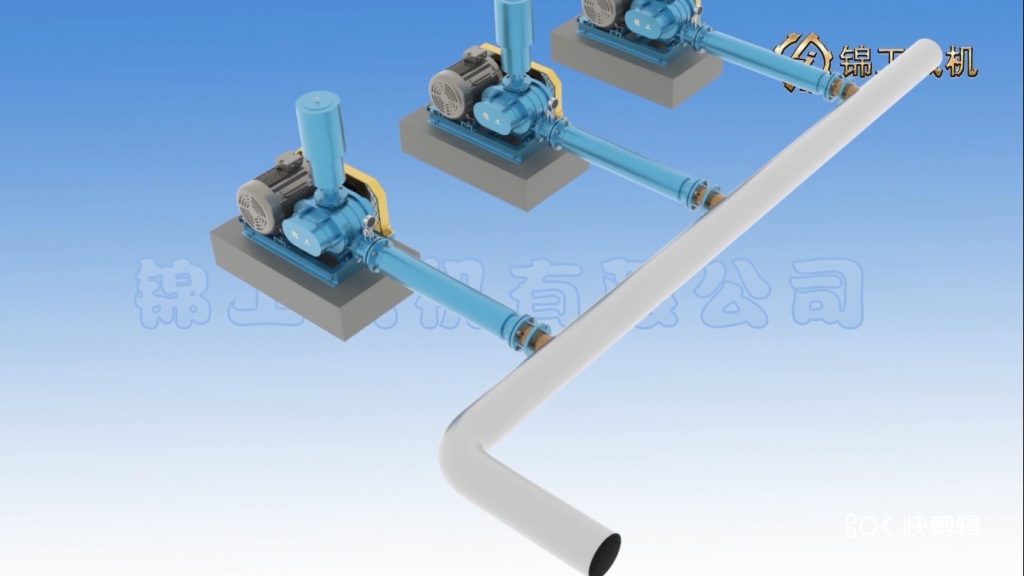

3、把彈性接頭對接在出口消音器與系統管道處，選用合適的工具將配備螺栓均勻對角緊好。

4、邀請專業的電器工程師接好電動機電源，電源接好后 整個錦工羅茨風機機組安裝完畢。

錦工羅茨風機使用現場的調試與使用

新機安裝后或設備檢修后必須進行開機檢查

1、檢查各連接部位的緊固情況，配管支撐是否完備

2、清除管道內焊渣等異物

3、檢查齒輪油油位是否在合適位置，油位不足時及時補充潤滑油

4、打開壓力表開關，確定壓力表針在零位

5、檢查電纜線的連接以及電源電壓和頻率是否符合標牌標注要求

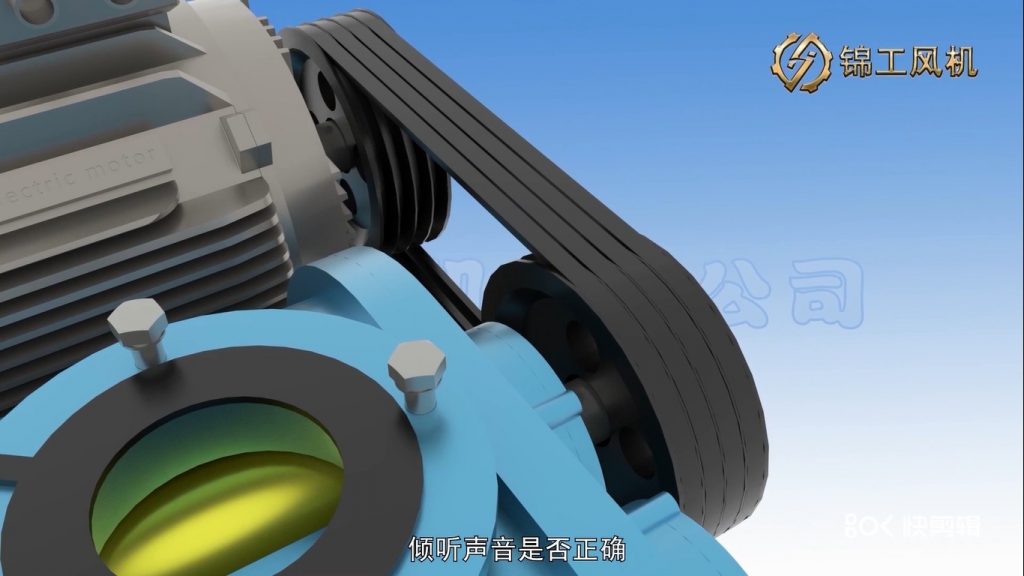

6、盤車，盤車旋轉務必大于360°，傾聽聲音是否正常，確定機體內無任何異響，風機轉子轉動靈活 ?無摩擦碰撞。

7、打開系統管路所有閥門，確定風機無載荷后點動電機，檢查風機的旋轉方向

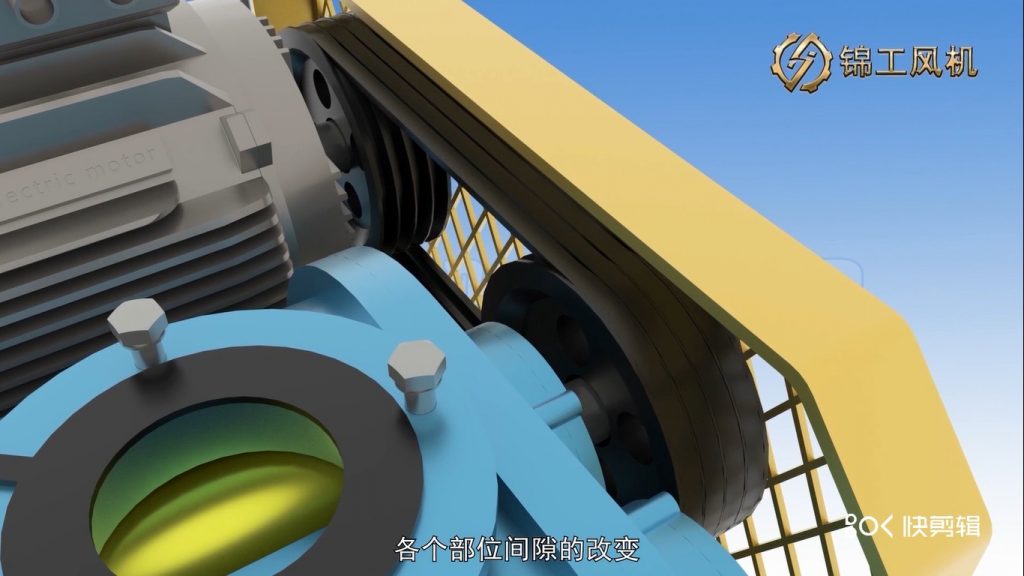

旋轉方向務必保證與護輪罩上所有表示的箭頭方向一致，羅茨風機若長時間反轉，會造成風機內各個部位間隙的改變。

8、所有準備工作就緒后。

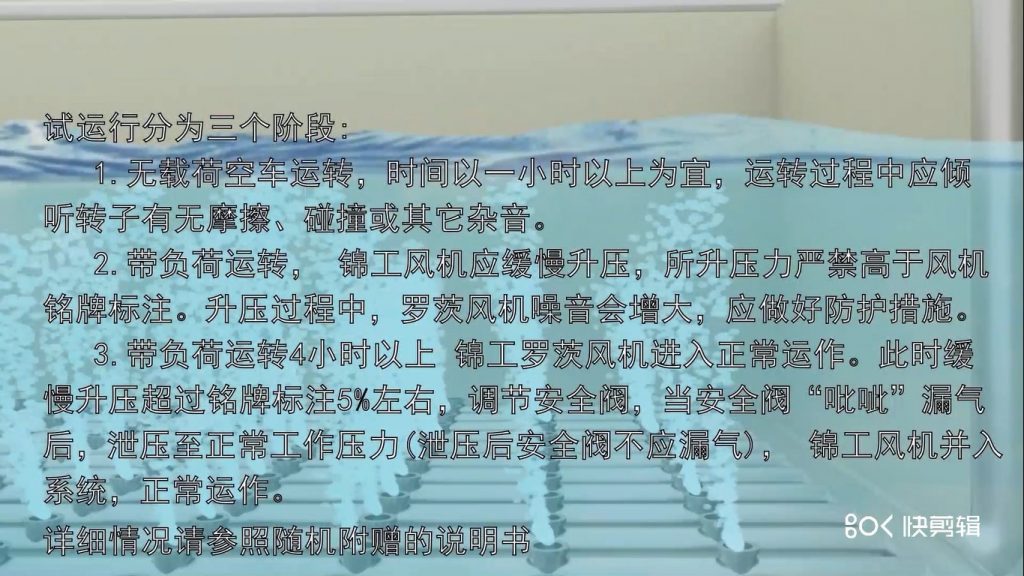

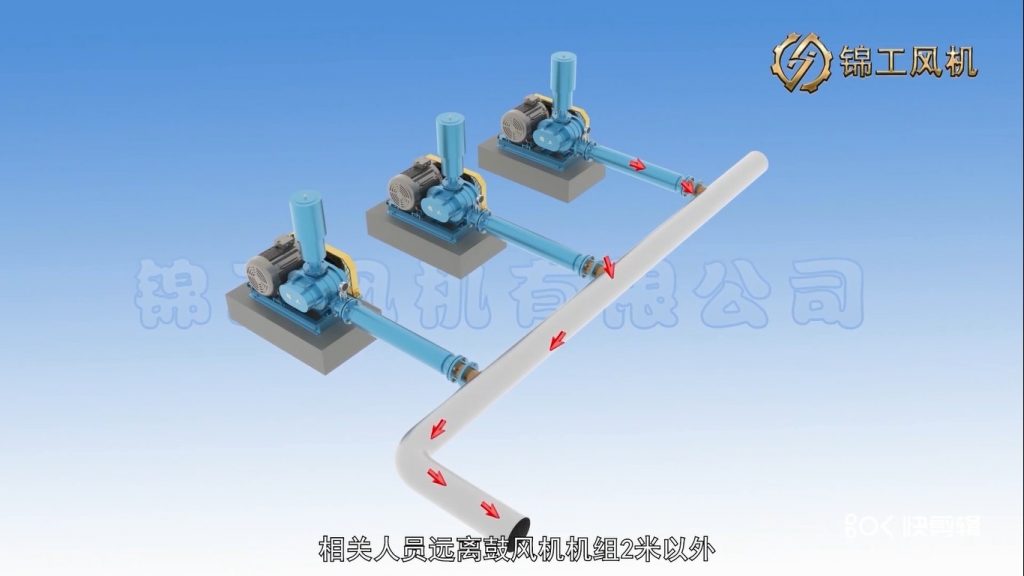

相關人員遠離鼓風機機組2米以外，進行開機試運行，試運行分為三個階段:

1.無載荷空車運轉，時間以一小時以上為宜，運轉過程中應傾聽轉子有無摩擦、碰撞或其它雜音。

2.帶負荷運轉， 錦工羅茨風機應緩慢升壓，所升壓力嚴禁高于風機銘牌標注。升壓過程中，羅茨風機噪音會增大，應做好防護措施。

3.帶負荷運轉4小時以上 錦工羅茨風機進入正常運作。此時緩慢升壓超過銘牌標注5%左右，調節安全閥，當安全閥“吡呲”漏氣后，泄壓至正常工作壓力(泄壓后安全閥不應漏氣)， 錦工風機并入系統，正常運作。

另附羅茨風機維修組裝動畫，希望能幫到大家。

詳細情況請參照隨機附贈的說明書

如果您在安裝使用時有什么問題，可以隨時聯系我們的官方客服熱線0531-83825699.
